船用蝶閥

內容摘要

船用蝶閥(船用螺旋對夾式蝶閥)適用于船舶、醫藥化工、石油、電輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用,具有補償管道熱脹冷縮的功能。
詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。
客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

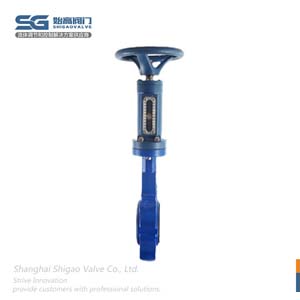

船用蝶閥圖1   船用蝶閥圖2   船用蝶閥圖3   船用蝶閥圖4   C95800船用蝶閥圖1   C95800船用蝶閥圖2
船用蝶閥參數表
產品品牌： 始高閥門 產品名稱： 船用蝶閥
產品型號： CYD371X-10/16QB2 閥體材質： 球墨鑄鐵QT450/碳鋼WCB/不銹鋼CF8/不銹鋼CF8M/不銹鋼CF3M
連接方式： 對夾式 公稱通徑： DN50~DN400
驅動方式： 手動 適用介質： 污水、淡水、海水、空氣、鹽、弱酸、弱堿等
適用溫度： -20℃~135℃ 公稱壓力： 1.0Mpa-1.6Mpa
設計制造： GB/T3036-1994 法蘭連接： GB/T9113.1-2000; GB/T9113.2-2000; GB/T9115.1-2000; GB/T9115.2-2000
壓力試驗： GB/T 13927-1992; JB/T 9092-1999 制造標準： 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

船用蝶閥簡介

船用蝶閥(船用螺旋對夾式蝶閥)適用于船舶、醫藥化工、石油、電輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用,具有補償管道熱脹冷縮的功能。

船用蝶閥的結構特點

設計新穎，合理，量輕,操作方便,啟閉迅速。
能作調節和截流作用,補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修提供方便。
密封部位可調節更換，密封性能可靠等特點。

船用蝶閥的外形尺寸和連接尺寸

船用蝶閥外形尺寸

DN ISO JIS GB ISO(GB2501-89) JIS GB(GB569-65) ISO JIS GB
H H1 D0 S L D D1 D2 L D D1 D2 L D D1 D2 n d n d n d
50 420 80 180 14 43 165 125 102 40 155 120 88 43 135 103 84 4 18 4 19 6 16
65 435 85 180 14 46 185 145 122 40 157 140 112 46 155 123 104 4 18 4 19 6 16
80 480 120 180 14 46 200 160 133 60 185 150 125 46 170 138 118 8 18 4 19 8 16
100 500 135 200 17 52 220 180 158 60 210 175 144 52 190 158 138 8 M16 8 M16 8 M14
125 570 150 200 17 56 250 210 184 60 250 210 178 56 215 183 164 8 M16 8 M20 10 M14
150 600 165 250 22 56 280 240 212 70 280 240 207 56 240 208 190 8 M20 8 M20 12 M14
200 700 190 250 22 60 340 295 268 80 330 290 260 60 310 273 250 8 M20 12 M20 12 M16
250 770 225 280 24 68 395 350 320 90 400 355 316 68 380 360 310 12 M20 12 M22 14 M20
300 860 250 280 24 78 445 400 370 90 445 400 361 78 435 391 364 12 M20 16 M22 16 M20
350 920 280 320 27 78 505 460 430 100 490 445 404 78 485 441 414 16 M20 16 M22 18 M20
400 980 310 320 27 102 565 515 482 110 560 510 462 102 545 496 466 16 M24 16 M24 18 M24

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的船用蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
