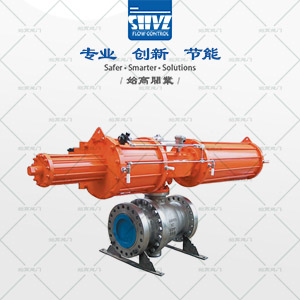

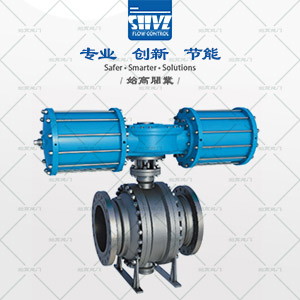

美標氣動固定式球閥
| 內容摘要 |
Q647F美標氣動固定式球閥適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。氣動固定式球閥與浮動式球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 美標氣動固定式球閥 |
| 產品型號： | Q647F/Q647H | 閥體材質： | 碳鋼、不銹鋼、鉻鉬鋼、合金鋼 |
| 連接方式： | 法蘭 | 適用壓力： | 150LB~600LB |
| 公稱通徑： | DN50～DN700 (2"～28") | 驅動方式： | 氣動 |
| 適用介質： | 水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等 | 適用溫度： | -45℃～+425℃ |
| 執行器形式： | AT氣動執行器/PT氣動執行器 | 作用方式： | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式： | 開關兩位控制、4-20mA模擬量控制 | 氣源壓力： | 雙作用3-8bar；單作用4-8bar |
| 操作介質： | 空氣 | 連接尺寸： | ISO5211 |
| 氣源接口： | 符合NAMUR標準 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
Q647F美標氣動固定式球閥適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。氣動固定式球閥與浮動式球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會(huì )使球體向閥座移動，因而閥座變形，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。
1、采用固定球設計，相對運動部位均采用磨損系數小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。
2、采用全通徑或縮徑設計，流通阻力小。
3、每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不需考慮介質的流向。
4、具有防火防靜電結構，在閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃介質，確保系統安全。
5、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬硬密封結構。
 |
序號 | 名稱 | 材質C | 材質P | 材質R |
| 1 | 左右閥體 | WCB | CF8 | CF8M | |
| 2 | 螺栓 | B7 | 304 | 316 | |
| 3 | 螺母 | 2H | 304 | 316 | |
| 4 | 彈簧 | 60Si2Mo | 1Cr18Ni9 | 0Cr18Ni12Mo2 | |
| 5 | 閥座 | A105 | 304 | 316 | |
| 6 | 密封圈 | PTFE、尼龍、PPL、硬質合金 | |||
| 7 | O型圈 | 橡膠、氟橡膠 | |||
| 8 | 墊片 | PTFE、石墨金屬復合墊 | |||
| 9 | 法蘭 | WCB | CF8 | CF8M | |
| 10 | 墊片 | 304 | 304 | 304 | |
| 11 | 下閥桿 | 410 | 304 | 316 | |
| 12 | 襯套 | PTFE復合軸承 | |||
| 13 | 球體 | F304 | F304 | F316 | |
| 14 | 鍵 | C1045 | 304 | 316 | |
| 15 | 閥桿 | 410 | 304 | 316 | |
| 16 | 襯套 | PTFE復合軸承 | |||
| 17 | 填料 | PTFE、柔性石墨 | |||
| 18 | 填料壓蓋 | WCB | 304 | 316 | |
| 19 | 連接套 | A105 | 304 | 304 | |
| 20 | 支架 | WCB | 304 | 304 | |
| 21 | 閥體 | WCB | CF8 | CF8M | |
| 22 | 氣動執行器 | AT | AT | AT | |
| DN | in | L | D | D1 | D2 | C | f | n-d |
| 50 | 2 | 178 | 152 | 120.6 | 92 | 15.8 | 1.6 | 4-19 |
| 65 | 2-1/2 | 190 | 178 | 139.7 | 105 | 17.6 | 1.6 | 4-19 |
| 80 | 3 | 203 | 190 | 152.4 | 127 | 19.1 | 1.6 | 4-19 |
| 100 | 4 | 229 | 229 | 190.5 | 157 | 23.9 | 1.6 | 8-19 |
| 125 | 5 | 356 | 254 | 216 | 186 | 23.9 | 1.6 | 8-22 |
| 150 | 6 | 394 | 279 | 241.3 | 216 | 25.4 | 1.6 | 8-22 |
| 200 | 8 | 457 | 343 | 298.5 | 270 | 28.6 | 1.6 | 8-22 |
| 250 | 10 | 533 | 406 | 362 | 324 | 30.2 | 1.6 | 12-25 |
| 300 | 12 | 610 | 483 | 432 | 381 | 31.8 | 1.6 | 12-25 |
| 400 | 16 | 762 | 597 | 539.5 | 470 | 36.6 | 1.6 | 16-29 |
| 500 | 20 | 914 | 699 | 635 | 584 | 42.9 | 1.6 | 20-32 |
注：
1、系列球閥結構長度及連接法蘭尺寸可根據JB/T79標準或用戶要求設計制造。
2、根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。
3、以上為150lB閥門參數，若需要更高壓力參數請來電咨詢本公司。
美標氣動固定式球閥它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全傳遞給軸承，不會(huì )使球體向閥座移動，因而閥座變形小，密封性能穩定、使用時間長，適用于高壓、大口徑場合。彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都可以密封因而安裝沒有流向限制，是雙向。本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用加強聚四氟乙烯鑲入不銹鋼圈內，鋼圈后部設有彈簧可以讓閥座緊貼球體，保持密封。上下閥桿均設有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，讓球與密封圈的接處位置相應。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的美標氣動固定式球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
