Q11N三片式鍛鋼球閥
| 產品信息 | |
| 產品型號：Q11F |  021-31261651 |
| 產品口徑：DN15-DN50 |  www.eyzs.com.cn |
| 產品壓力：150LB-1500LB |  [email protected] |
| 產品材質：A105、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、三片式鍛鋼球閥相關概述
Q11N三片式鍛鋼球閥和閘閥同屬一個類型的閥門，區別在于它的關閉件是個球體，球體繞閥體中心線旋轉來達到開啟和關閉的閥門。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。
二、三片式鍛鋼球閥的特點
1、采用板簧預載的可動金屬閥座結構，密封力設計合理，啟閉靈活，密封可靠。
2、根據用戶的需要，可設計成適用于含固體顆粒等介質的結構或耐較高溫度的結構。
3、采用下裝式閥焊，設置倒密封結構，能確保填料處可靠密封。
4、適用于城建、化工、冶金、石油、制藥、食品等行業。
三、三片式鍛鋼球閥參數表
| 公稱通徑：DN15-DN50 | 公稱壓力：150LB-1500LB | 適用溫度：-20℃-250℃ |
| 閥體材質：A105、不銹鋼 | 適用介質：水、油等 | 連接方式：螺紋、承插焊、對焊 |

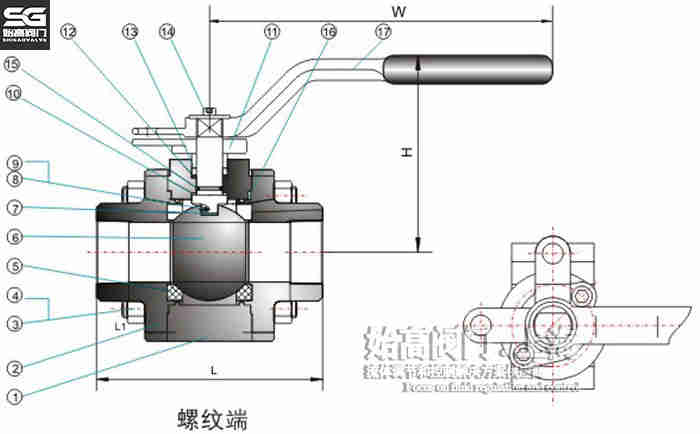

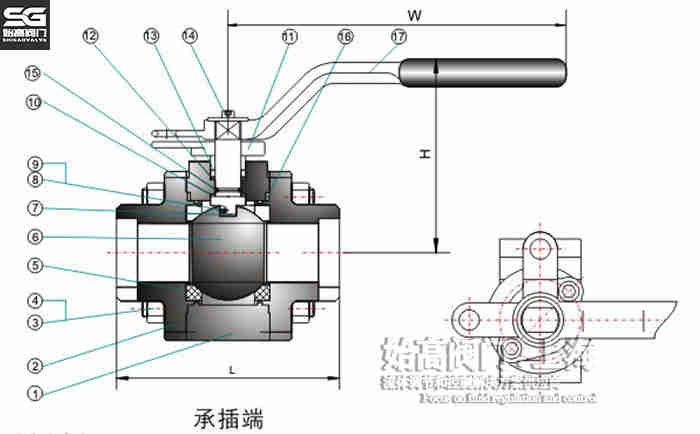

四、三片式鍛鋼球閥零件材質表
| 序號 | 零件 | 標準材料 | 不銹鋼材料 | 低溫環境 | 酸性環境 |
| 1 | 閥體 | A105N | A182 F316(L) | A350 LF2 | A105N |
| 2 | 閥蓋 | A105N | A182 F316(L) | A350 LF2 | A105N |
| 3 | 螺栓 | A193 B7 | A193 B8 | A320 L7 | A193 B7M |
| 4 | 螺母 | A194 2H | A194 8 | A194 7 | A194 2HM |
| 5 | 閥座 | RPTFE | RPTFE | RPTFE | RPTFE |
| 6 | 球 | F316 | A182 F316(L) | A182 F6a | F316 |
| 7 | 閥桿 | F316 | A182 F316(L) | A182 F6a | F316 |
| 8 | 彈簧 | SS304 | SS304 | SS304 | SS304 |
| 9 | 鋼球 | SS304 | SS304 | SS304 | SS304 |
| 10 | 止推環 | PTFE | PTFE | PTFE | PTFE |
| 11 | 固定板 | WCB | SS316 | WCB | WCB |
| 12 | 填料 | 石墨 | 石墨 | 石墨 | 石墨 |
| 13 | 密封壓蓋 | A276 410 | A182 F316(L) | A276 410 | A276 410 |
| 14 | 螺釘 | 碳鋼 | 不銹鋼 | 碳鋼 | 碳鋼 |
| 15 | O型圈 | VITON | VITON | VITON | VITON |
| 16 | 墊圈 | SPW SS304+石墨 | SPW SS316+石墨 | SPW SS304+石墨 | SPW SS304+石墨 |

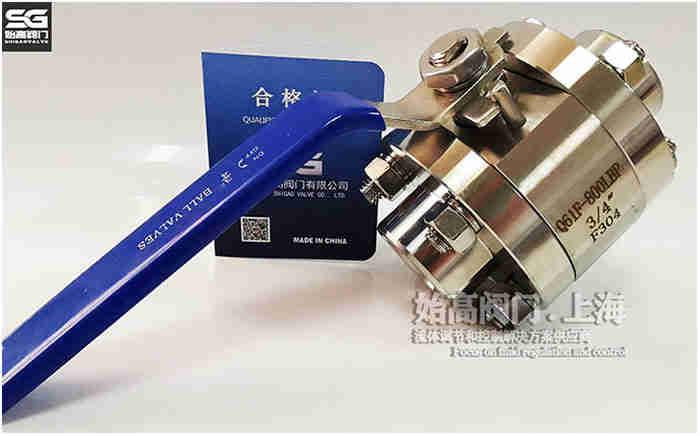

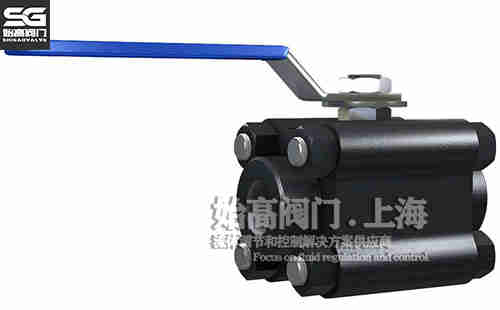

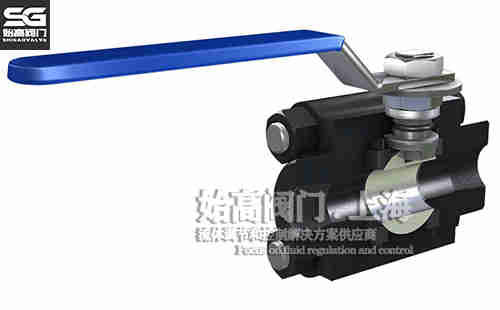

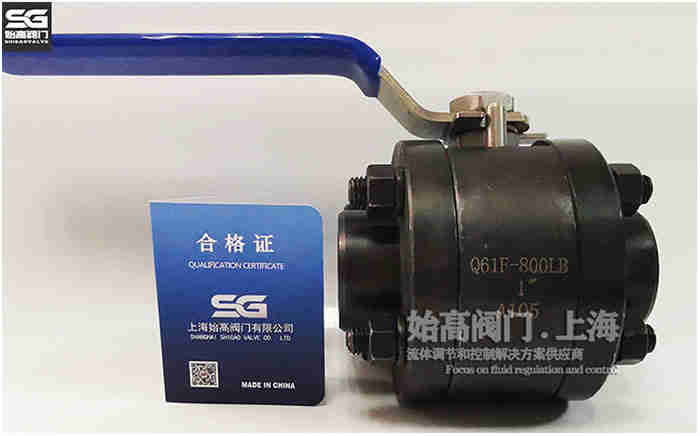

五、三片式鍛鋼球閥實物圖
六、尺寸表
| DN | 1/2" | 3/4" | 1" | 1-1/2" | 2" |
| L | 71 | 96 | 116 | 128 | 140 |
| A | 108 | 146 | 178 | 178 | 200 |
| H | 51 | 62 | 81 | 85 | 100 |
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q11N三片式鍛鋼球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
