| 內容摘要 |
J41W-10K不銹鋼日標暗桿截止閥是截止閥的一種，對閥體材質要求比較高一般有301、304、316等幾個材質選擇廣泛應用于化工、船舶、醫藥等行業。其結構比閘閥簡單，制造與維修都較方便，密封面不易磨損及擦傷，密封性好 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|

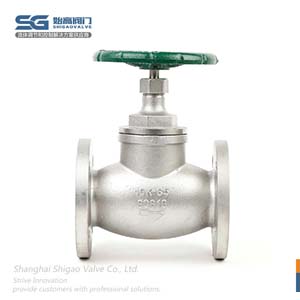

| 產品品牌： | 始高閥門 | 產品名稱： | 不銹鋼日標暗桿截止閥 |
| 產品型號： | J41W | 閥體材質： | SCS13/SCS14 |
| 連接方式： | 法蘭連接 | 公稱通徑： | 15A~300A |
| 驅動方式： | 手動 | 適用介質： | 水、油品、蒸汽、酸堿腐蝕性介質 |
| 適用溫度： | 0℃≤t≤120℃ | 公稱壓力： | 10K |
| 設計標準： | JIS B2071 | 測試標準： | JIS B2003；KS B2361 |
| 法蘭標準： | JIS B2220 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
J41W-10K不銹鋼日標暗桿截止閥是截止閥的一種，對閥體材質要求比較高一般有301、304、316等幾個材質選擇廣泛應用于化工、船舶、醫藥等行業。其結構比閘閥簡單，制造與維修都較方便，密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
不銹鋼日標暗桿截止閥( 亦叫暗桿楔式截止閥閥)。閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動 , 而使閘板提升，通常在閥桿的底端有梯形螺紋，通過閥門底端的螺紋以及閥瓣上的導槽，將旋轉運動變?yōu)橹本�(xiàn)運動，也就是將操作轉矩變?yōu)椴僮魍屏�。開啟暗桿截止閥時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上，再倒回 1/2－1圈，作為全開閥門的位置。
| NO. | 零件名稱 | 材質 | NO. | 零件名稱 | 材質 |
| 1 | 螺母 | 304 | 2 | 墊圈 | 304 |
| 3 | 手輪 | KTH330 | 4 | 填料壓套 | 304 |
| 5 | 壓蓋螺母 | SCS13 | 6 | 填料 | PTFE |
| 7 | 填料墊 | 304 | 8 | 閥桿 | 304/316 |
| 9 | 閥蓋 | SCS13/SCS14 | 10 | 密封墊 | PTFE |
| 11 | 閥體 | SCS13/SCS14 | 12 | 壓套 | 304 |
| 13 | 閥瓣 | SCS13/SCS14 | - | - | - |
| NPS | D1 | d | K | D | f | C | N-Z | L | E | H |
| 15A | 15 | 51 | 70 | 95 | 1 | 12 | 4-15 | 108 | 100 | 116 |
| 20A | 20 | 56 | 75 | 100 | 1 | 14 | 4-15 | 117 | 100 | 127 |
| 25A | 25 | 67 | 90 | 125 | 1 | 14 | 4-19 | 127 | 120 | 147 |
| 32A | 32 | 76 | 100 | 135 | 2 | 16 | 4-19 | 140 | 120 | 153 |
| 40A | 40 | 81 | 105 | 140 | 2 | 16 | 4-19 | 165 | 140 | 203 |
| 50A | 50 | 96 | 120 | 155 | 2 | 16 | 4-19 | 203 | 160 | 230 |
| 65A | 65 | 116 | 140 | 175 | 2 | 18 | 4-19 | 216 | 180 | 268 |
| 80A | 80 | 126 | 150 | 185 | 2 | 18 | 8-19 | 241 | 200 | 287 |
| 100A | 100 | 151 | 175 | 210 | 2 | 18 | 8-19 | 292 | 220 | 315 |
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的日標法蘭截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
