氯氣波紋管截止閥
| 產品信息 | |
| 產品型號：WLJ41H |  021-31261651 |
| 產品口徑：DN15-DN400 |  www.eyzs.com.cn |
| 產品壓力：1.6MPa-4.0MPa |  [email protected] |
| 產品材質：LF2、LCB |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、氯氣波紋管截止閥概述
WLJ41H氯氣波紋管截止閥是針對氯氣介質輸送的特殊要求，并結合國內閥門應用的實際情況，采用新穎的密封形式和可靠的雙重密封結構設計而成。該閥門具有密封性能穩定、使用安全可靠、耐腐蝕性強，無介質內、外漏以及操作輕便等特點，成功解決了化工管道用普通閥門耐腐蝕性查、殼體易穿孔以及密封性能差、易泄漏的難題，特別適用于化工行業氯氣管道的傳送，滿足長期可靠使用的要求。

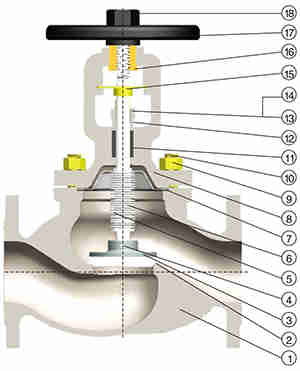

二、零部件材質
| 序號 | 名稱 | 材質 |
|
| 1 | 閥體 | LF2、LCB、耐蝕鋼 | |
| 2 | 閥座 | 司太立、PTFE | |
| 3 | 閥瓣 | F316L | |
| 4 | 軸銷 | SS316L | |
| 5 | 波紋管組件 | 316L、H-C276 | |
| 6 | 閥桿 | F316L | |
| 7 | 墊片 | PTFE+不銹鋼 | |
| 8 | 閥蓋 | LF2、LCB、耐蝕鋼 | |
| 9 | 六角螺母 | ASTM A194-2H、A194-8 | |
| 10 | 雙頭螺栓 | ASTM A193-B7、A193-B8 | |
| 11 | 填料 | 柔性石墨、PTFE | |
| 12 | 壓板 | LF2、LCB、耐蝕鋼 | |
| 13 | 千斤螺栓 | ASTM A193-B7、A193-B8 | |
| 14 | 六角螺母 | ASTM A194-2H、A191-8 | |
| 15 | 定位片 | 45# | |
| 16 | 閥母 | 銅合金、D2、BL2 | |
| 17 | 手輪 | 碳鋼 | |
| 18 | 并帽 | 45# |
三、氯氣波紋管截止閥參數表
| 公稱通徑：DN15-DN400 | 公稱壓力：1.6MPa-4.0MPa |
| 適用介質：劇毒、強腐蝕性介質 | 適用溫度：-20℃-350℃ |
| 閥體材質：LF2、LCB | 控制方式：手動、電動、氣動 |
| 設計標準：GB/T 12235-2007 | 結構長度標準：GB/T 12221-2005 |
| 連接法蘭標準：HG/T 20592-97 | 試驗和檢驗標準：JB/T 9092-99 |

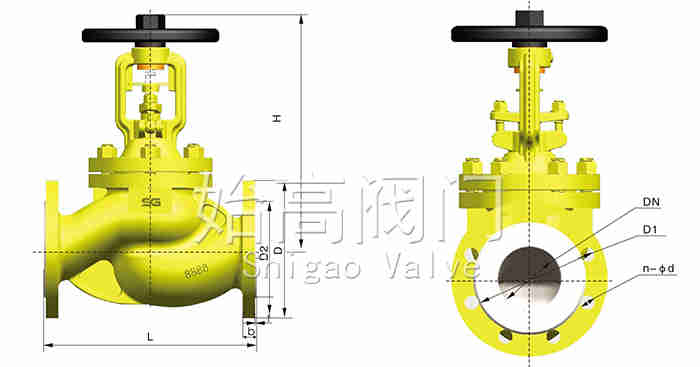

四、氯氣波紋管截止閥尺寸表
| DN | L | D | D1 | D2 |
| 15 | 130 | 95 | 65 | 45 |
| 20 | 150 | 105 | 75 | 58 |
| 25 | 160 | 115 | 85 | 68 |
| 32 | 180 | 140 | 100 | 78 |
| 40 | 200 | 150 | 110 | 88 |
| 50 | 230 | 165 | 125 | 102 |
| 65 | 290 | 185 | 145 | 122 |
| 80 | 310 | 200 | 160 | 138 |
| 100 | 350 | 220 | 180 | 158 |
| 125 | 400 | 250 | 210 | 188 |
| 150 | 480 | 285 | 240 | 212 |
| 200 | 600 | 340 | 295 | 268 |
| 250 | 730 | 405 | 355 | 320 |
| 300 | 850 | 460 | 410 | 378 |
| 350 | 980 | 520 | 470 | 438 |
| 400 | 1100 | 580 | 525 | 490 |
五、應用
氯氣波紋管截止閥廣泛應用于石油化工、化纖紡織、塑料制紙、電力鋼鐵、印染橡膠、天然氣等其他氣體中，性能安全可靠，廣泛應用于乙二醇等工業流體。采用波紋管密封的設計，消除普通閥門閥桿老化快易泄漏的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維護及頻繁的維修保養，還提供清潔安全工作環境。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氯氣波紋管截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
