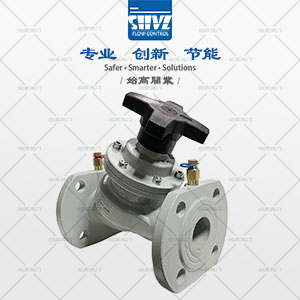

STBV-A16Q - 歐文托普型靜態平衡閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 靜態平衡閥/歐文托普型靜態平衡閥 |
| 產品型號： | STBV-A16Q | 閥體材質： | 球墨鑄鐵QT450/球墨鑄鐵GGG40/球墨鑄鐵GGG50/碳鋼WCB/不銹鋼CF8 |
| 連接方式： | 法蘭連接 | 適用壓力： | PN10/PN16/PN25 |
| 驅動方式： | 手動 | 適用介質： | 空調冷熱水/乙/丙二醇溶液 |
| 適用溫度： | -20°C ~ +120°C | 閥芯材質： | 球墨鑄鐵/不銹鋼/黃銅 |
| 閥蓋材質： | 球墨鑄鐵 | 測量嘴材質： | 黃銅 |
| 法蘭標準： | GB/T 17241.6-2008|EN1092 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|
歐文托普型靜態平衡閥可應用于空調、供熱及生活熱水系統中，用來平衡末端及環路流量之用。具有關斷功能，可替代截止閥；具有MAX行程鎖定功能，當系統調試后可將鎖定功能開啟，日后可關閉靜態平衡閥進行管路維護與檢修，結束后可以直接將閥門恢復到設定好的MAX行程處，避免二次調試，節約大量時間與成本。產品攜帶有測量接頭，方便與測量設備的快速連接，節省調試時間。產品可用于供水或回水管路中。
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體 | 球墨鑄鐵 | 2 | 閥芯 | 球墨鑄鐵/不銹鋼/黃銅 |
| 3 | 緊鎖螺釘 | 黃銅/不銹鋼 | 4 | 閥座密封 | PTFE/EPDM |
| 5 | 閥桿 | 黃銅/不銹鋼 | 6 | 鎖定芯桿 | 黃銅/不銹鋼 |
| 7 | 閥蓋 | 球墨鑄鐵 | 8 | 鎖定螺絲 | 不銹鋼 |
| 9 | 手輪 | 尼龍DN40~DN250、壓鑄鋁DN300~DN500 | 10 | 測量嘴 | 黃銅 |
| 口徑DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| Kvs | 32.3 | 54.0 | 94.47 | 137.20 | 211.20 | 330.40 | 408.52 | 759.25 | 1162.25 | 1703.30 | 2250 | 2804 | 3750 | 4210 |
| 口徑 | L | H | W | D | n-d |
| 40 | 200 | 136 | 150 | 110 | 4-19 |
| 50 | 230 | 152 | 165 | 125 | 4-19 |
| 65 | 290 | 180 | 185 | 145 | 4-19 |
| 80 | 310 | 200 | 200 | 160 | 8-19 |
| 100 | 350 | 220 | 220 | 180 | 8-19 |
| 125 | 400 | 308 | 250 | 210 | 8-19 |
| 150 | 480 | 322 | 385 | 240 | 8-23 |
| 200 | 600 | 420 | 340 | 295 | 12-23 |
| 250 | 730 | 460 | 405 | 355 | 12-28 |
| 300 | 850 | 600 | 460 | 410 | 12-28 |
| 350 | 980 | 614 | 520 | 470 | 16-28 |
| 400 | 1100 | 642 | 580 | 525 | 16-31 |
| 450 | 1200 | 675 | 640 | 585 | 20-32 |
| 500 | 1250 | 713 | 715 | 650 | 20-34 |
如上圖：根據國際GB/T 28636-2012要求，在閥門開度≥50％時，誤差不得大于±5％；10％≤50％時，誤差不得大于±10％。在產品選型時，建議設計流量下閥門開度大于50％為宜，同時為保證現場調試宇量，閥門盡量設置在75％開度左右。
靜態平衡閥安裝前應確保系統內無雜物，請注意介質的流向與閥體上的流向標記一致，靜態平衡閥一般安裝于系統的回水管，當與動態壓差平衡閥配套使用時，安裝于供水管。通常與彎頭或水泵連接時，需要保持一定的直管段安裝距離；當與彎頭連接時，遵循閥前5d，閥后2d原則；當與水泵連接時，遵循10d原則。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的靜態平衡閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
