不銹鋼廣式球閥
| 產品信息 | |
| 產品型號：Q11F |  021-31261651 |
| 產品口徑：1/4 |  www.eyzs.com.cn |
| 產品壓力：1.6MPa |  [email protected] |
| 產品材質：不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、廣式球閥概述
廣式球閥的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。廣式球閥是近年來被廣泛采用的一種新型閥門，此閥一般水平安裝。
二、廣式球閥參數表
| 公稱通徑：1/4"-2" | 公稱壓力：1.6MPa-6.4MPa | 適用介質：水、氣、油等 |
| 適用溫度：-20℃-120℃ | 氣壓測試：1.6MPa | 操作方式：手動 |
| 設計制造：GB/T-12224/ANSI B16.34 | 螺紋標準：BSPT/BSP/NPT/DIN/JIS/RC/G | 檢查與測試：GB/T13927/API 598 |
三、零件材質表
| 零件名稱 | 材質 | |
| 閥體 | SS316 | A105 |
| 閥蓋 | SS316 | A105 |
| 球 | SS316 | SS304 |
| 閥桿 | SS316 | SS304 |
| 閥座 | RPFE | RTFE |
| 閥座護墊 | RTFE | RTFE |
| 桿密封 | RTFE | RTFE |
| 中頭墊 | RTFE | RTFE |
| 填料壓套 | SS304 | SS304 |
| 手柄 | SS304 | SS304 |
| 彈墊 | A193 Gr B8 | A193 Gr B8 |
| 螺帽 | A193 Gr B8 | A193 Gr B8 |

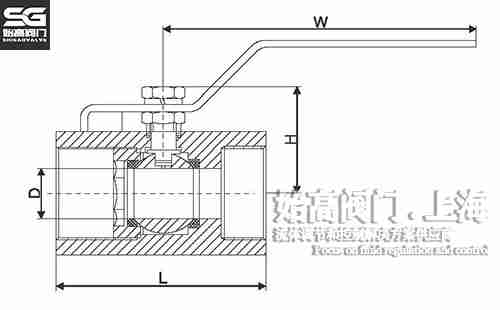

四、廣式球閥尺寸表
| Size | D | L | H | W |
| 1/4" | 5 | 46 | 28 | 17.5 |
| 3/8" | 7 | 51 | 31 | 21 |
| 1/2" | 9 | 57 | 34 | 28.5 |
| 3/4" | 12.5 | 65 | 43 | 34.5 |
| 1" | 15 | 76 | 52 | 40.5 |
| 1-1/4" | 20 | 92 | 52 | 53.5 |
| 1-1/2" | 25 | 98 | 65 | 57.5 |
| 2" | 32 | 114 | 70 | 73 |
|
溫馨提示： |
