UPVC塑料電動球閥
| 產品信息 | |
| 產品型號：CWX |  021-31261651 |
| 產品口徑：DN15-DN20 |  www.eyzs.com.cn |
| 產品壓力：1.0MPa |  [email protected] |
| 產品材質：UPVC |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、塑料電動球閥概述
塑料電動球閥由雙內螺紋UPVC球閥和電動執行器組成，可用于酸、堿等腐蝕性介質的場合，廣泛用于環保、給排水、水處理公稱、工業自控等小型設備、食品行業，可替換普通電磁閥，或者是電磁閥不能可靠工作的場合。
二、技術參數表
| 工作壓力：＜1.0MPa | 輸出力矩：2.5Nm| | 工作電流：＜80mA |
| 開關時間：＜8s | 功率：＜2W | 公稱通徑：DN15、DN20 |
| 防護等級：IP65 | 額定電壓：DC3-6V、DC12V、AC/DC9-24V、AC220V、AC85-265V | 控制模式：CR01、CR02、CR03、CR04、CR05 |
三、塑料電動球閥的特點
1、POM與粉末冶金材質相結合減速機構，性能穩定可靠；
2、在斷電的情況下，手動扭可操作閥門的開關，便于控制，應對特殊情況發生；
3、外觀好看，帶開關指示窗，開關狀態可視，直觀掌握閥體的開關狀態；
4、直通球閥，流量大，密封性能好，等級IP65。
四、塑料電動球閥尺寸表
| 口徑 | φd | L | H |
| DN15 | 15 | 60 | 47 |
| DN20 | 20 | 72 | 51 |

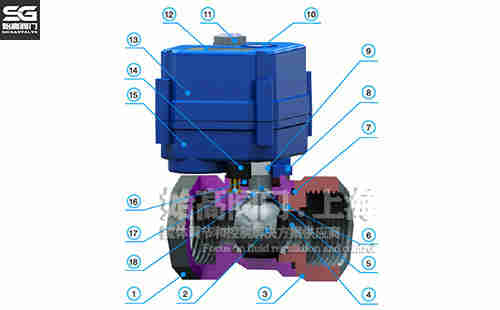

五、零件材質表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體 | UPVC | 2 | 閥球 | UPVC |
| 3 | 閥蓋 | UPVC | 4 | 球墊 | PTFE |
| 5 | 閥桿 | UPVC | 6 | 球墊O圈 | 氟橡膠 |
| 7 | 閥蓋密封圈 | 橡膠 | 8 | 連接架 | PA |
| 9 | 連軸節 | 304 | 10 | 視窗 | 透明PC |
| 11 | 手輪 | POM | 12 | 標簽 | PC |
| 13 | 上蓋 | PC | 14 | 緊線鎖母 | PA |
| 15 | 下蓋 | PC | 16 | 閥桿密封圈 | 氟橡膠 |
| 17 | 嵌件 | 黃銅 | 18 | 閥桿墊片 | PTFE |
六、使用說明
1、手動操作前請確定閥門處于斷電狀態；
2、輕輕拉起手輪，轉動即可實現開或關，轉動手柄時請平穩操作，不可過度用力（轉動時請注意指示窗口以免操作過度，損壞閥門）；
3、手動操作完成后請按下手輪，以便正常使用電動功能。

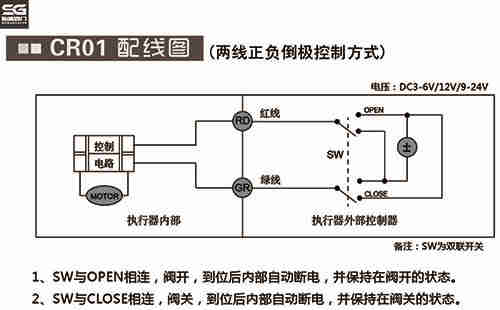

七、接線圖
|
溫馨提示： |
